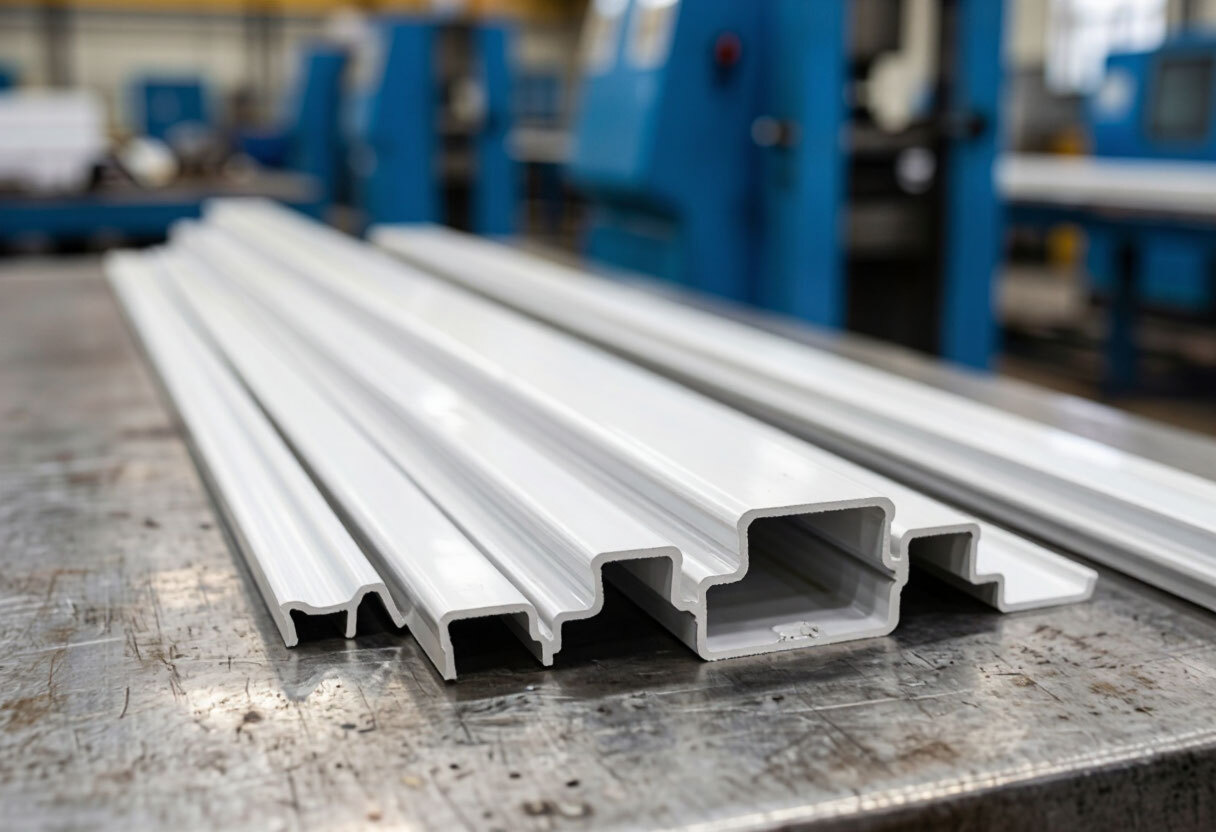

Экструзионный профиль — это длинномерное изделие постоянного сечения: уголок, раскладка, багет, направляющая, окантовка. Чтобы производитель мог назвать цену и срок, ему нужны несколько исходных данных. Разбираем, что именно подготовить, как проходит расчёт и от чего зависит стоимость.
Что нужно для расчёта
- 1Чертёж сечения с размерами или образец — отрезок готового профиля. Подойдёт эскиз или файл в обычном формате, если на нём видны все размеры.
- 2Материал: ПВХ жёсткий или мягкий, полиэтилен, полипропилен, АБС, полиамид. Если не уверены, опишите условия работы.
- 3Цвет и поверхность: цвет по образцу или каталогу, глянцевая или матовая поверхность.
- 4Длина и поставка: длина отрезков или намотка, общий метраж, упаковка.
- 5Допуски: какие размеры критичны, например посадочный паз или толщина стенки.
- 6Условия работы: температура, улица и ультрафиолет, нагрузка, контакт со средами.
- 7Тираж: пробный метраж, разовая партия или регулярные поставки.
Если полной документации нет, это не препятствие. На странице экструзия пластика на заказ сказано: работаем по чертежу, образцу или техническому заданию, а если документации нет, помогаем сформулировать требования к изделию.
Как проходит расчёт
- 1
Заявка и вводные
Вы присылаете чертёж, образец или описание: назначение, условия работы, требования к точности.
- 2
Расчёт и подбор материала
Технолог предлагает материал и конструкцию, оценивает стоимость и срок под ваш тираж.
- 3
Образцы и пробная партия
Согласуют геометрию, жёсткость и посадку на образцах, затем делают пробный объём.
- 4
Серия
Запускают серийный выпуск с повторяемыми параметрами от партии к партии. Проверяют геометрию и внешний вид.
Из чего складывается стоимость
Материал
Расход зависит от площади сечения и длины. Чем тяжелее погонный метр, тем больше материала в цене. Играет роль и марка сырья.
Формующий инструмент
Сечение задаёт специальная головка, фильера, и калибратор. Инструмент делают под конкретный профиль.
Тираж
Запуск линии требует настройки, поэтому на малых метражах цена за метр выше, чем на больших партиях.
Рез, намотка, упаковка
Раскрой в размер, намотка в бухты, упаковка и маркировка — отдельные операции.
Точную стоимость можно назвать только после получения чертежа или образца, поэтому ориентиров в рублях здесь нет. Общие факторы цены описаны в статье из чего складывается стоимость изготовления пластиковых деталей.
Что учесть в сечении
Равномерная толщина стенок
При охлаждении тонкие и толстые участки сжимаются по-разному, профиль может повести. Чем равномернее стенка, тем стабильнее геометрия.
Скругления вместо острых углов
Острые внутренние углы концентрируют напряжение и усложняют течение расплава.
Полости и перегородки
Профиль с замкнутыми полостями жёстче при том же весе, но сложнее в оснастке и калибровке.
Допуски
Минимальные толщины и допустимые отклонения зависят от материала и формы. Конкретные значения называет технолог.
Профиль из ПВХ и багет
Узкие профили простого сечения из жёсткого ПВХ — типичная экструзионная задача: багет, раскладка, плинтус, окантовка, основа для табличек. Для расчёта нужны сечение, цвет и метраж. Особенности материала описаны в статье ПВХ: свойства и применение. Системные оконные и дверные профили — отдельная отрасль, здесь речь об изделиях по вашему чертежу или образцу.
Как устроен процесс от гранулы до готового профиля — в статье экструзия пластика. Если вам нужен резиновый уплотнитель, а не пластиковый профиль, смотрите литьевые РТИ или экструзионные профили. Документы, которые стоит подготовить к заказу, описаны в статье как подготовить ТЗ на пластиковую деталь.
Часто задаваемые вопросы
Нужен ли чертёж, чтобы заказать профиль?
Нужен чертёж сечения или образец — отрезок готового профиля. Если документации нет, помогут сформулировать требования к изделию и подготовить техническое задание.
Можно ли получить образец до серии?
Да. Сначала изготавливают образцы для согласования геометрии и свойств, затем пробную партию, и только после этого запускают серию.
Из каких материалов делают экструзионные профили?
Из ПВХ, полиэтилена, полипропилена, АБС, полиамида, а также из резиновых смесей. Материал подбирают под условия работы изделия.
Нужна ли пресс-форма для профиля?
Пресс-форма, как при литье, не нужна. Но для каждого сечения изготавливают формующий инструмент: фильеру и калибратор.
Какой минимальный метраж можно заказать?
Минимальный объём зависит от сечения и материала. Обсуждается индивидуально: обычно начинают с образцов и пробной партии.
