Заднее крыло полуприцепа живёт в самых неприятных условиях: брызги из-под колёс, дорожные реагенты, удары камней. Поэтому его чаще остальных пластиковых деталей меняют, а при замене почти всегда возникает один и тот же вопрос: что именно входит в позицию и как это крепить. Разбираем по данным карточки в каталоге Acli Plastic.

От чего защищает крыло

Карточка описывает назначение так: защита от брызг и реагентов, защита конструкции прицепа от ударов камней и от коррозии.

Брызги

Крыло закрывает колёсную арку со стороны, откуда летит вода и грязь.

Реагенты

Зимой на дороге работают противогололёдные составы, которые разъедают металл.

Камни

Крыло принимает удары на себя и бережёт конструкцию прицепа.

Коррозия

По карточке, пластиковое крыло защищает конструкцию от коррозии.

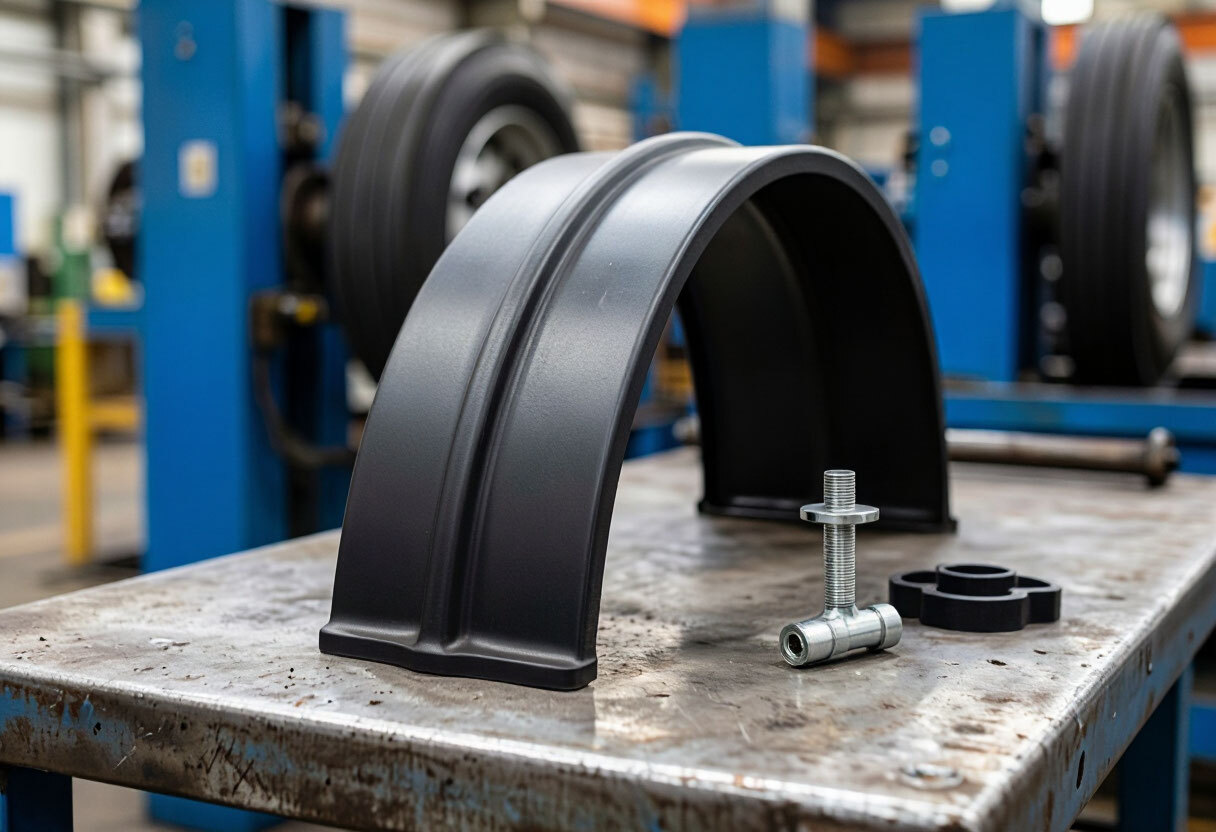

Что входит в позицию из каталога

Артикул 102049060

Крыло заднее для грузовиков и прицепов без брызговика и без кронштейна.

Размер

Ширина 490 мм, высота 608 мм. Эти два размера сверяют с вашим крылом в первую очередь.

Материал и способ

Полипропилен, литьё под давлением. Общий разбор материала — в статье про полипропилен.

Применение

В карточке названы KRONE, HUMBAUR, FLIEGL, SCHMITZ.

Аналоги по номерам

Карточка приводит перекрёстные номера: 505821241, DK2220, 1082954, 505364192. Качественный аналог FRANZ SAUERMANN.

Не входит

Брызговик и кронштейн. Если нужен узел в сборе, соберите его из отдельных позиций.

Как крепят крыло

К полу

  • крепление саморезами к полу прицепа
  • способ, который называет карточка

К трубе-держателю

  • установка на салазках к трубе
  • под трубу Ø 42 в каталоге есть держатель крыла 108442500
  • держатель сделан из стеклонаполненного полиамида, в комплекте болт, гайка и шайба

Подходит ли держатель к вашему крылу, подтверждает менеджер по фото узла. Диаметр трубы лучше измерить заранее.

Как подобрать крыло: четыре шага

  1. 1

    Фото и размеры

    Сфотографируйте старое крыло и место крепления, измерьте ширину и высоту и сверьте с 490 × 608 мм.

  2. 2

    Крепление

    Определите, как оно стоит: на полу или на трубе, и какой диаметр у трубы.

  3. 3

    Номер

    Найдите артикул на детали и сверьте его с номерами из карточки.

  4. 4

    Подтверждение

    Отправьте данные менеджеру: он скажет, подходит ли позиция из каталога.

Список марок на карточке — ориентир, а не гарантия посадки. Одинаковое название прицепа не означает одинаковое крыло, поэтому сверяйте размеры и узел крепления.

Типичные ошибки при замене

  • 1Заказ по марке прицепа. Название производителя не гарантирует размер: сверяйте ширину, высоту и крепление.
  • 2Забыли про кронштейн и брызговик. В позицию 102049060 они не входят, их выбирают отдельно.
  • 3Не измерили трубу. Держатель в каталоге рассчитан на трубу Ø 42; другой диаметр означает другую деталь.

Если подходящего крыла нет

На карточке сказано, что деталь, которой нет в ассортименте, можно заказать по чертежам или по имеющемуся образцу. Как это устроено на практике, разобрано в статьях про изготовление детали по образцу или фото и про подготовку технического задания. Мелкие детали кузова и крепления, которые заказывают сериями для парка техники, описаны в статье про накладки и крепления для грузового транспорта, а общая картина по запчастям — в статье про запчасти для грузовиков и прицепов. Литьё деталей на заказ — на странице литья пластмасс под давлением.

Наша продукция по теме

Крыло заднее для грузовиков и прицепов

Крыло заднее для грузовиков и прицепов

Арт. 102049060, ширина 490 мм, высота 608 мм, полипропилен, литьё под давлением. Без брызговика и без кронштейна.

Смотреть изделие Держатель крыла 108442500

Держатель крыла 108442500

Под трубу крепления Ø 42, стеклонаполненный полиамид, в комплекте болт, гайка и шайба.

Смотреть изделие

Частые вопросы

Какие размеры у заднего крыла из каталога Acli Plastic?

Ширина 490 мм, высота 608 мм, артикул 102049060. Это крыло без брызговика и без кронштейна, они выбираются отдельно.

Как крепится крыло?

По данным карточки, крыло устанавливается к полу саморезами или на салазках к трубе-держателю.

Для каких прицепов подходит крыло?

Карточка называет применение для KRONE, HUMBAUR, FLIEGL и SCHMITZ. Подходит ли крыло к вашей модели, менеджер подтверждает по размерам и фото узла крепления.

Нужен ли отдельный держатель крыла?

Крыло продаётся без кронштейна. В каталоге есть держатель 108442500 под трубу крепления Ø 42 из стеклонаполненного полиамида, в комплекте болт, гайка и шайба. Диаметр вашей трубы сверяйте до заказа.

Что делать, если подходящего крыла в каталоге нет?

Нужную деталь можно заказать по чертежам или по имеющемуся образцу. Пришлите образец или фото с размерами, и менеджер оценит возможность изготовления.
