Катушка выглядит простой деталью, пока не приходится заказывать её под свою линию: щёки не того диаметра, посадка не на ту ось, бухта тяжелее, чем рассчитано. Тогда выясняется, что у катушки есть несколько параметров, которые нужно назвать сразу. Разбираем, из чего она состоит, чем пластик отличается от фанерных щёк и что указать при заказе. Основа — данные карточки в каталоге Acli Plastic.
Зачем нужна катушка
По карточке, катушка нужна для намотки, хранения и транспортировки провода, кабеля и другого протяжённого материала. Она защищает материал от перегибов, повреждений и спутывания и подходит для любых длинномерных материалов, от проводов до верёвок и тросов. Общий разбор оснастки для монтажа кабельных линий — в статье про пластик и РТИ для кабельной оснастки.

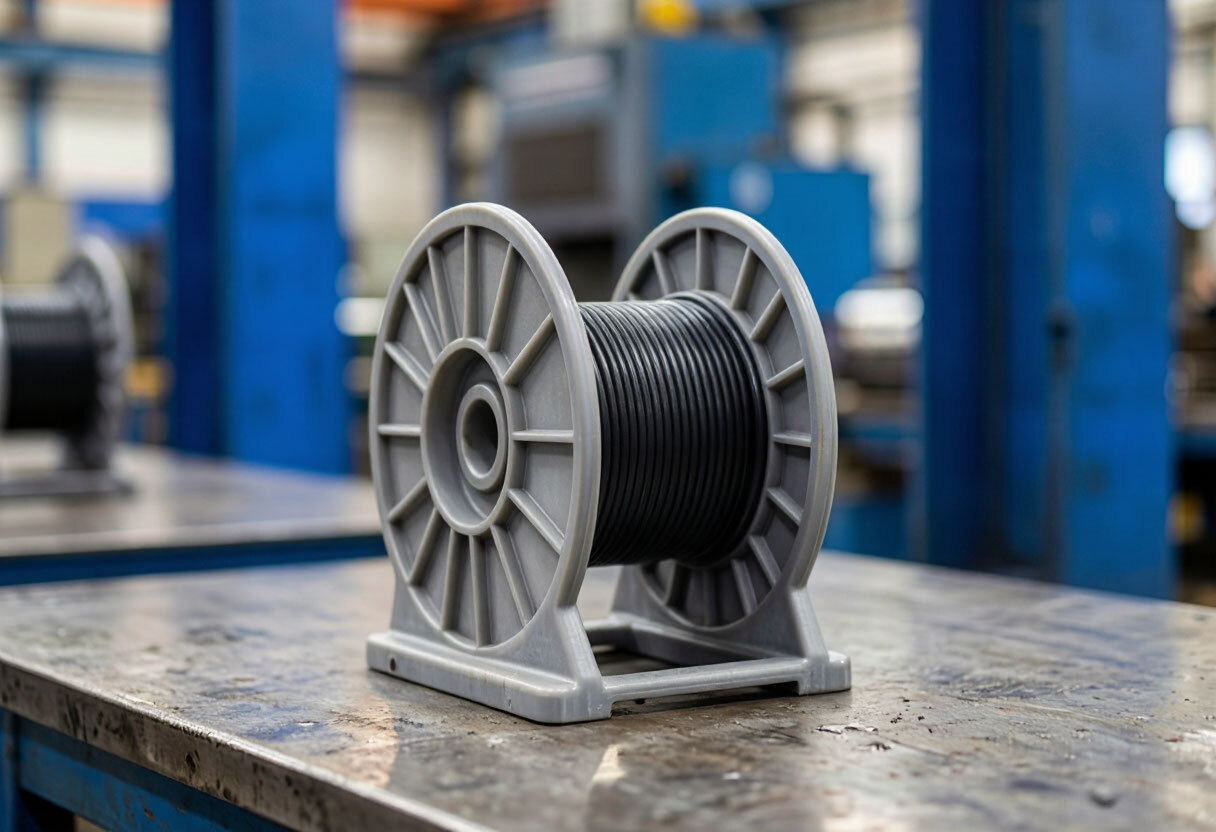

Из чего состоит катушка
Щёки
Два диска по краям. Их диаметр определяет, сколько кабеля поместится.
Рёбра жёсткости
Распределяют нагрузку намотки и не дают щеке деформироваться.
Посадочное отверстие
Расположено в центре, под ось намоточного или размоточного оборудования.
Втулка под сердечник
Картонная или пластиковая, под нужный внутренний диаметр.
Место под маркировку
На щеке есть место под наклейку с данными о материале и производителе.
Пластик или фанера
Щёки катушек часто делают из фанеры. На карточке Acli Plastic пластиковая щека описана в сравнении с ней: пластик не расслаивается и не разбухает, в отличие от фанерных щёк.
Пластиковая щека (по карточке)
- ударопрочный пластик, выдерживает вес намотки
- рёбра жёсткости против деформации щеки
- не расслаивается и не разбухает
- литьё под давлением: точная и повторяемая геометрия
Что учесть при переходе с фанеры
- диаметр щеки и ширина намотки остаются вашими данными
- посадка под ось ваших станков должна совпасть
- сердечник нужен под ваш внутренний диаметр
- для новой формы потребуется пресс-форма, см. ниже
Что указать при заказе
- 1Диаметр щеки: по нему определяется, сколько кабеля поместится на катушке.
- 2Ширина намотки: расстояние между щеками, по длине сердечника.
- 3Посадка: диаметр центрального отверстия и тип крепления на оси вашего оборудования.
- 4Вес намотки: катушка подбирается под диаметр и вес конкретной партии кабеля.
- 5Втулка: картонная или пластиковая, внутренний диаметр.
- 6Маркировка: какие данные нужны на щеке и сколько места под наклейку.
- 7Тираж: пробная партия или серия.
Если катушки с нужной посадкой в каталоге нет, их изготовят по чертежу или образцу. Что для этого подготовить, описано в статье про изготовление детали по образцу, а про минимальные партии — в статье про минимальный тираж заказа.
Почему здесь нужна своя форма
Катушка отливается под давлением, а значит, для каждой новой геометрии нужна пресс-форма. Цена формы не зависит от того, сколько катушек в партии: разовый заказ одной штуки обычно невыгоден, а серия окупает оснастку. Как складываются стоимость и сроки, разобрано в статье про пресс-формы; а когда форма уже есть, следующие партии заказывают дешевле и быстрее, см. повторный заказ по готовой оснастке. Услуга описана на странице литья пластмасс под давлением на заказ.
Катушка рассчитана на конкретную бухту. Если вы меняете кабель на более тяжёлый или толстый, заново сверьте диаметр щеки, ширину намотки и вес, а не только посадку на ось.
Наша продукция по теме
Частые вопросы
Можно ли заказать катушку под свой диаметр кабеля?
Да. По данным карточки, подбираются диаметр и ширина щеки, а также посадка под ваше намоточное оборудование. Для этого нужен чертёж или образец.
Из чего изготавливают щёки катушки?
Из ударопрочного пластика методом литья под давлением, с рёбрами жёсткости на щеках. Конкретную марку материала технолог подбирает под нагрузку.
Можно ли нанести на катушку данные заказчика?
На щеке предусмотрено место под наклейку с данными о материале и производителе. Какие данные нужны вам, обсуждается с менеджером.
Какой сердечник выбрать: картонный или пластиковый?
Карточка называет оба варианта: втулка под сердечник бывает картонной или пластиковой, внутренний диаметр подбирается под нужный размер.
Какой минимальный тираж и сроки изготовления?
Начать можно с пробной партии, дальше возможны серийные поставки. Точный тираж и сроки зависят от размера катушки и оснастки, их называет менеджер после расчёта.
