В многоэтажном доме или офисе воздух по общей сети идёт неравномерно: ближе к вентилятору потока больше, на дальних ответвлениях меньше, а стоит закрыть одну заслонку, как расход меняется везде. Чтобы в каждом помещении было заданное количество воздуха, в воздуховод ставят регулятор постоянного расхода. Разбираем, как он работает на примере клапана CVD (AIRFIX) с каталога plastic-rus.ru, что у него внутри и как его монтируют.

Как работает регулятор постоянного расхода

Это механическое устройство без электроники: подвижный элемент под действием перепада давления прикрывает или открывает проходное сечение, а пружина задаёт, при каком расходе наступает равновесие.

  1. 1

    Задают расход

    Перед установкой вращением кольца выставляют нужный расход. По данным карточки, калибровку делают на месте, без специальных инструментов.

  2. 2

    Давление в сети меняется

    Причины разные: другая нагрузка на вентилятор, закрытые соседние ответвления, ветер на выходе.

  3. 3

    Мембрана и пружина реагируют

    При росте давления проходное сечение уменьшается, при падении увеличивается. Это общий принцип таких регуляторов.

  4. 4

    Расход остаётся прежним

    По карточке, регулятор поддерживает постоянный расход в диапазоне перепада давления от 15 до 90 Па.

Система не требует внешнего питания: по заявлению производителя, регулятор работает без электричества, а значит, без проводки, привода и настройки автоматики.

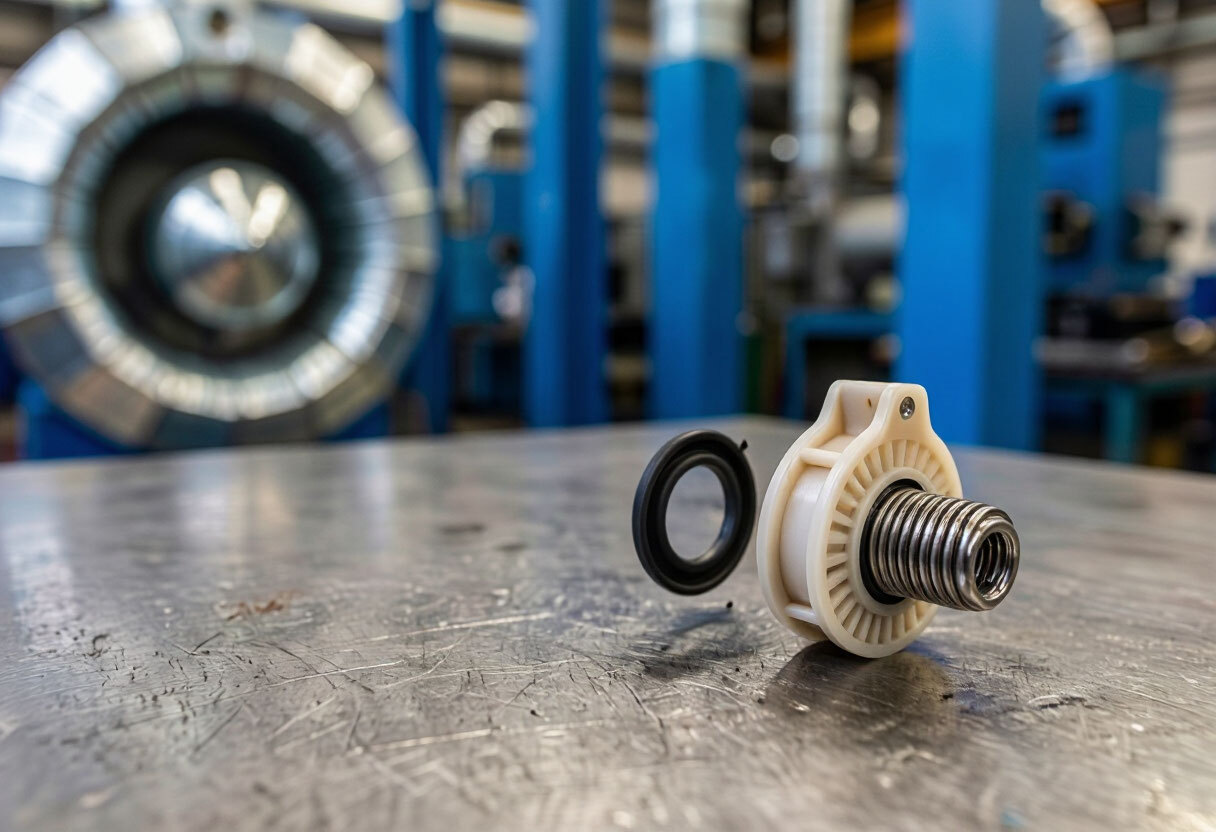

Что внутри: данные карточки

Все параметры ниже взяты с карточки клапана на plastic-rus.ru: это сведения производителя, а не результаты наших испытаний.

Корпус

Из пожароустойчивого пластика без содержания хлорных соединений.

Регулирующая пружина

Из нержавеющей стали.

Мембрана

Эластичная, самоочищающаяся. По карточке, регулирующая способность не меняется при засорении.

Уплотнения

Два двойных уплотнительных ободка из эластомера, чтобы клапан плотно сидел в воздуховоде.

Калибровочное кольцо

Вращающееся кольцо, которым выставляют расход. Производитель называет эту технологию запатентованной.

Шум

Заявлена хорошая шумоизоляция: нет свистов и шумов при изменении давления в системе.

Что регулятор делает и чего не делает

Когда он уместен

  • Нужно одинаковое количество воздуха в разных помещениях при общей сети
  • В сети бывают перепады давления: этажи, ответвления, изменение нагрузки
  • Расход надо выставить на месте без электроники и сложной наладки
  • Монтаж допускает вертикальное и горизонтальное положение, по карточке

Чего он не делает

  • Не заменяет расчёт воздухообмена и проект вентиляции
  • Не поддерживает расход вне диапазона давления 15–90 Па
  • Не меняет расход по датчикам влажности, CO₂ или присутствия людей
  • Не подаёт воздух: сам по себе он только ограничивает и стабилизирует поток

Где применяют

Постоянный расход нужен там, где несколько помещений подключены к одной сети и каждому положено своё количество воздуха.

Многоквартирные дома

Вытяжка из кухонь и санузлов через общую вентиляционную сеть.

Гостиницы и общежития

Много однотипных помещений на одной сети, и расход в каждом должен быть одинаков.

Офисы и учреждения

Приточные и вытяжные системы с несколькими ответвлениями.

Системы подачи свежего воздуха

Баланс притока по помещениям. Про приточный клапан в стене — в статье приточный клапан КИВ-125.

Как монтируют

  • 1Типоразмер. Подберите регулятор под диаметр воздуховода и нужный расход. Размерный ряд и значения расхода на карточке не указаны, их уточняют у менеджера.
  • 2Настройка. Выставьте расход вращающимся кольцом до установки, как описано на карточке.
  • 3Установка. Закрепите регулятор внутри воздуховода по инструкции, в вертикальном или горизонтальном положении, с учётом направления потока и требований к прямым участкам.
  • 4Герметичность. Проверьте, что уплотнительные ободки плотно прилегают к стенке воздуховода и воздух не идёт в обход.
  • 5Проверка. Измерьте расход на месте и зафиксируйте настройку. При изменении сети расход перепроверяют.

Регулятор расхода и приточный клапан решают разные задачи. Приточный клапан в стене даёт воздуху путь с улицы, а регулятор в воздуховоде выравнивает потоки между помещениями. О других вентиляционных клапанах и уплотнениях на заказ — в статье пластиковые клапаны и уплотнительная арматура.

Наша продукция по теме

Клапан CVD (AIRFIX)

Клапан CVD (AIRFIX)

Регулятор постоянного расхода воздуха, диапазон 15–90 Па; мембрана, пружина из нержавеющей стали, без внешнего питания.

Смотреть изделие КИВ Квадро 125

КИВ Квадро 125

Клапан притока свежего воздуха в стену; работает без электричества.

Смотреть изделие

Часто задаваемые вопросы

Что такое регулятор постоянного расхода воздуха?

Это клапан, который устанавливают внутри воздуховода, чтобы расход воздуха оставался постоянным при изменениях давления в сети. Он работает механически, без электроники.

При каком давлении работает клапан CVD?

По данным карточки, регулятор поддерживает постоянный расход при перепаде давления от 15 до 90 Па. Вне этого диапазона постоянный расход не гарантируется.

Нужно ли электропитание?

Нет. По карточке, внешний источник питания не требуется: расход выставляют вращающимся кольцом, а в работе регулятору помогают мембрана и пружина.

Как настраивают расход воздуха?

Перед установкой на месте монтажа вращают кольцо до нужного значения. Специальные инструменты для этого, по данным карточки, не требуются.

Чем регулятор расхода отличается от приточного клапана?

Приточный клапан в стене пропускает воздух с улицы в помещение. Регулятор расхода стоит внутри воздуховода и выравнивает поток между помещениями. Это разные устройства для разных задач.
