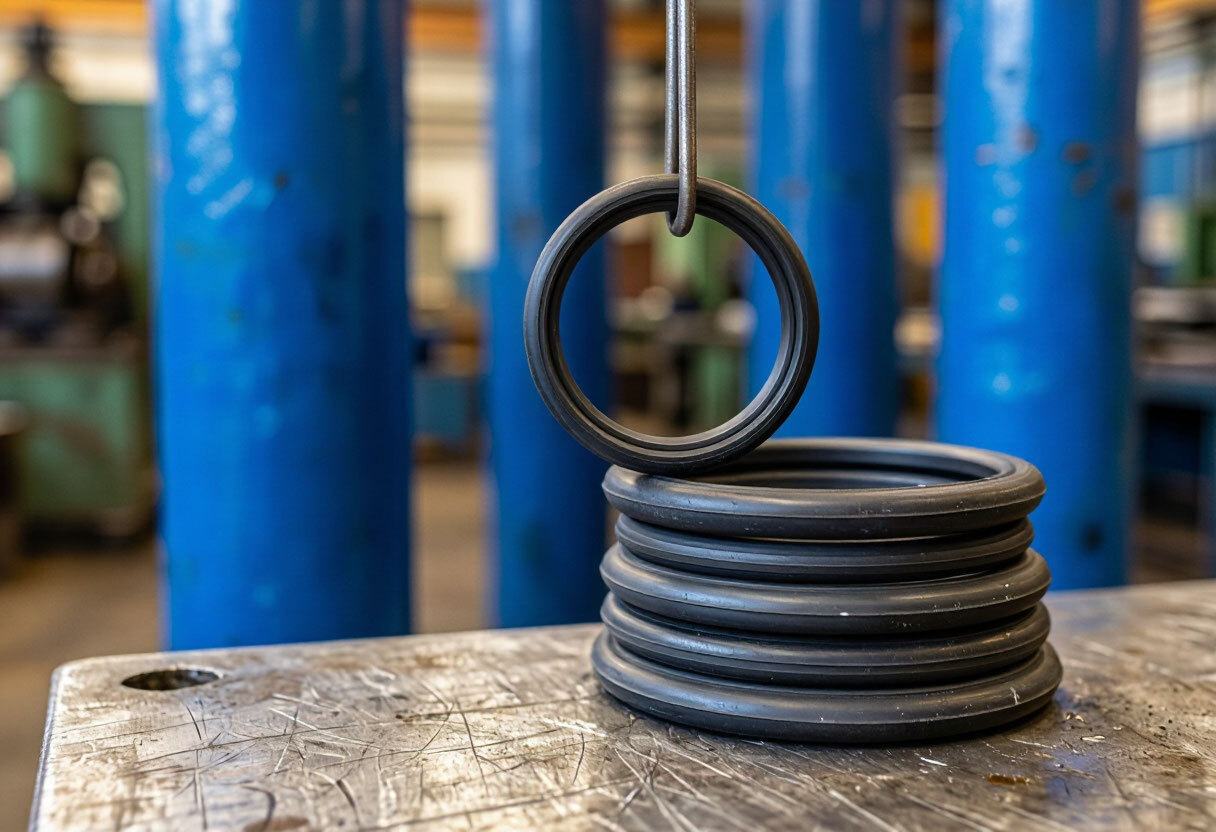

Резиновое кольцо круглого сечения, оно же O-ring, — самый распространённый уплотнитель в гидравлике, пневматике и насосах. Устроено оно просто: замкнутое кольцо из резины, у которого сечение круглое. Но подбирать его нужно внимательно: размер, материал и условия работы должны совпасть, иначе кольцо потечёт, набухнет или разрушится. Разбираем, на что смотреть.
Что определяет подбор
Размер
Два основных параметра: внутренний диаметр кольца и диаметр сечения, то есть толщина «шнура». Их берут из чертежа, каталога или обмеряют образец.
Материал
Определяется средой: вода, масло, топливо, пар, химия, озон. От этого зависит, набухнет ли резина.
Температура
У каждого эластомера свой рабочий диапазон. При нагреве резина стареет и теряет упругость быстрее.
Давление и тип узла
Статическое уплотнение неподвижно, динамическое работает на скольжении или вращении. При высоком давлении кольцо может выдавливаться в зазор.
Размеры и допуски колец регламентируют стандарты: например, ГОСТ 9833-73 задаёт конструкцию и размеры колец для гидравлических и пневматических устройств. Для импортного оборудования часто встречаются размерные ряды ISO 3601 и AS568 (дюймовые). Какой стандарт нужен вам, определяет посадочное место в узле.
Какой материал под какую среду
БНК (NBR)
Минеральные масла, топлива, вода. Самый частый выбор для гидравлики. Подробнее — БНК: свойства и применение.
СКЭПТ (EPDM)
Вода, пар, озон, щёлочи, часть неорганических сред. Не подходит для минеральных масел и топлив. Подробнее — СКЭПТ.
Фторкаучук (FKM)
Агрессивные среды, высокая температура, масла и топлива. Дороже других резин. Подробнее — фторкаучук.
Силикон
Широкий температурный диапазон, нейтральность. Для статических уплотнений, хуже работает на истирание. Подробнее — силиконовая резина.
Это ориентиры для первого выбора, а не техкарта. Если среда сложная (смесь веществ, пар, высокая температура), материал подтверждают по данным производителя резины или испытаниями. О том, как подобрать резину под масла, — в статье маслостойкий пластик и РТИ, а о твёрдости — в статье твёрдость резины по Шору.
Почему кольца выходят из строя
Выдавливание в зазор
При высоком давлении резина вдавливается в зазор между деталями и срезается. Помогают более твёрдая резина или защитные кольца.
Набухание
Несовместимая среда размягчает и увеличивает кольцо в размерах. Узел начинает заедать или течёт.
Остаточная деформация
При нагреве и длительном сжатии кольцо перестаёт возвращаться к исходной форме и теряет герметичность.
Повреждения при монтаже
Острые кромки, перекос, отсутствие смазки или скручивание кольца в канавке. Часто их принимают за брак резины.
Как со временем меняются свойства резины, описано в статьях хранение и старение РТИ и вулканизация резины.
Что указать при заказе
- 1Размеры: внутренний диаметр и диаметр сечения либо обозначение по стандарту.
- 2Материал или среда, в которой кольцо работает.
- 3Температура — рабочая и пиковая.
- 4Давление и тип уплотнения: статика или движение.
- 5Твёрдость по Шору, если она задана.
- 6Образец или чертёж, если размер нестандартный.
- 7Количество: замена в одном узле или партия.
Нестандартные кольца и другие уплотнители можно заказать по чертежу или с образца: на странице изготовление РТИ на заказ сказано, что принимаются чертёж или обмер образца. О том, как формуют резиновые изделия, — в статье прессование РТИ. Обзор всех видов резинотехнических изделий — в статье РТИ: виды и применение.
Не путать с резинометаллическими кольцами

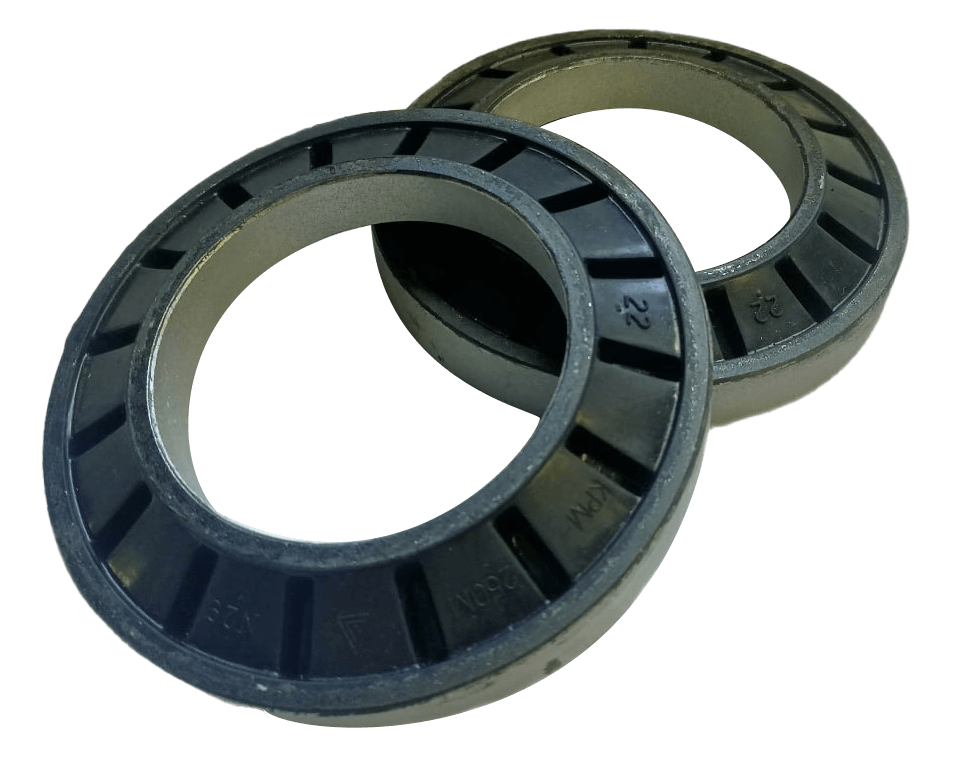

Резинометаллические кольца (КРМ) — другое изделие. По данным карточки, это два металлических кольца, наружное и внутреннее, которые соединены в процессе вулканизации маслостойким резиновым массивом. Такие кольца работают как амортизирующий или опорный элемент, а не как уплотнитель круглого сечения. Об устройстве таких изделий — в статье резинометаллические изделия.
