Шарнир сдвижной крыши тентованного полуприцепа: как подобрать размер

Когда сдвижная крыша тентованного полуприцепа начинает заедать, а полотно сминается в одних и тех же местах, сначала смотрят на шарниры: именно они задают, как складывается ПВХ-ткань при открытии. С заказом замены есть сложность: у шарниров разная длина, у разных производителей свои артикулы, а крепятся они через соединительные пластины. Разбираем, как не ошибиться с размером и что делать, если нужной детали в каталоге нет.

За что отвечает шарнир

Общий разбор узлов механизма есть в статье про пластик и РТИ для тентованных полуприцепов; здесь только то, что нужно для выбора шарнира. По данным карточек на сайте Acli Plastic, шарнир сдвижной крыши:

Это описание с карточек. Цифр по ресурсу в них нет, поэтому срок службы лучше обсуждать с менеджером, а не искать на странице.

Какие размеры есть в каталоге

Длину шарнира на карточках называют размером. Сейчас в каталоге четыре позиции.

На карточках указано, что шарниры есть в наличии (по 1000 штук), а цена «по запросу». Актуальность остатков и стоимость подтверждает менеджер.

Как подобрать шарнир

1. 1

   Артикул

   Если на изношенной детали или в паспорте крыши есть артикул, начните с него.

2. 2

   Длина

   Измерьте деталь целиком от края до края и сфотографируйте её с линейкой в кадре.

3. 3

   Сверка

   Сравните размер, артикул и внешний вид с карточками в каталоге.

4. 4

   Подтверждение

   Отправьте фото менеджеру: он скажет, подходит ли позиция из каталога.

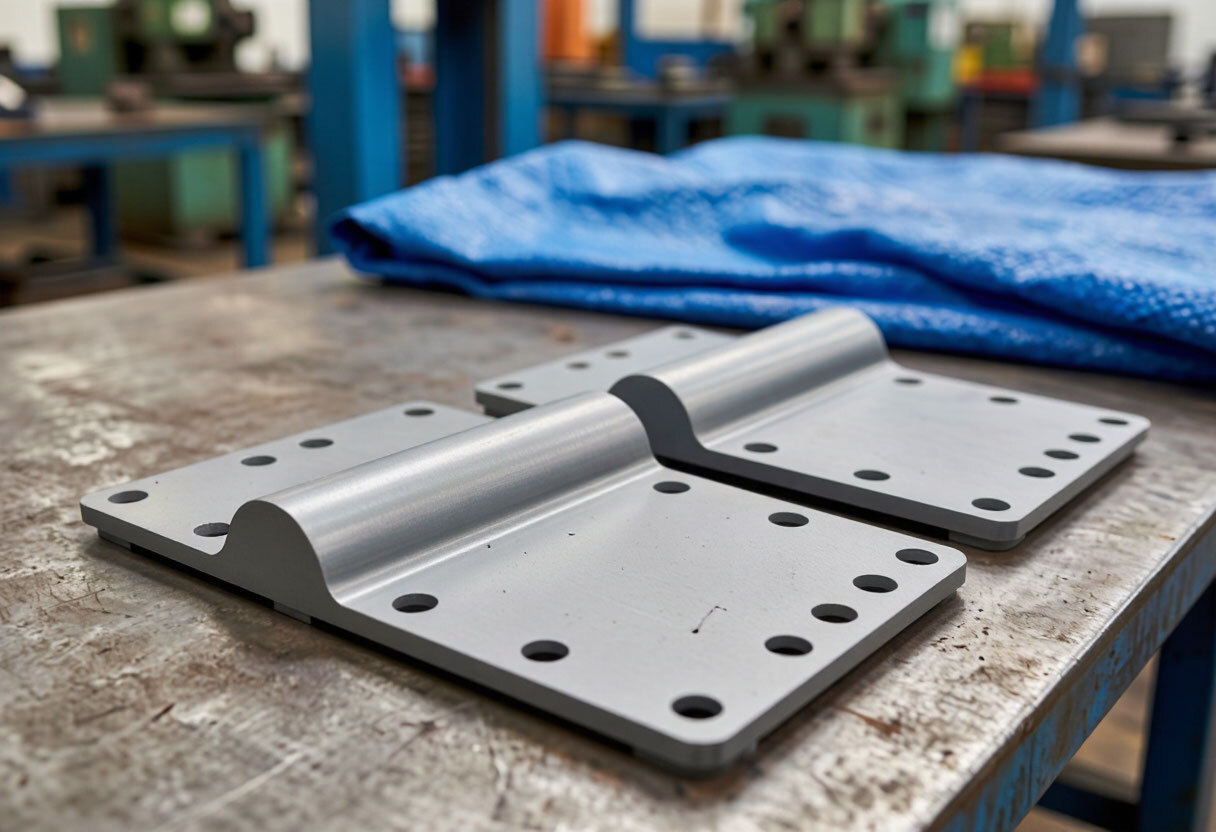

Соединительная пластина: менять ли вместе с шарниром

Шарнир работает в паре с соединительными пластинами. На карточке шарнира 650 мм сказано, что улучшенная кинематика изгиба увеличивает срок службы пластин, поэтому при замене шарнира стоит осмотреть и пластины. В каталоге есть пластина соединительная для шарниров под клёпку (арт. 38034120) длиной 650 и 570 мм. По карточке это полипропилен, литьё под давлением и монтаж заклёпками.

Материал и мороз

Карточки называют материал шарнира: высокопрочный полипропилен с повышенной износостойкостью. Марка и поведение при низких температурах там не описаны. Для крыши, которая открывается зимой, это существенный вопрос: у полипропилена разные марки, и часть из них хрупче на холоде (подробнее в статье про полипропилен). Спросите у менеджера, какая марка стоит в нужной вам детали. Если интересует другой тип детали, цельнолитая гибкая петля, смотрите статью про живой шарнир из полипропилена.

Если нужного размера нет

На карточке шарнира 650 мм сказано: другую длину или крепление под вашу модель полуприцепа изготовят по чертежу или образцу изношенной детали. Как устроена работа по образцу, описано в статье изготовление пластиковой детали по образцу или фото, а о самом способе — на странице литьё пластика под давлением на заказ. Чтобы расчёт не затянулся, подготовьте данные.

• 1Фото: деталь с двух сторон и в сборе на крыше.
• 2Размеры: длина, ширина, толщина и расстояния между крепёжными отверстиями; в кадре линейка или штангенциркуль.
• 3Артикул: обозначение детали, а также марка полуприцепа и крыши, если известны.
• 4Количество: нужна одна комплектация или партия.
• 5Крепление: заклёпки или другой способ, состояние отверстий.
• 6Обломки: сохраните даже сломанную деталь, по ней тоже можно снять размеры.

Как собрать запрос полностью, подсказывает статья как подготовить ТЗ на пластиковую деталь.
