Диафрагма — гибкая перегородка, которая разделяет две полости и работает на многократный изгиб. В клапанах и насосах это главный подвижный элемент: она одновременно передаёт усилие и герметизирует узел. Разбираем виды резиновых диафрагм, подбор материала под среду и что нужно знать, чтобы заказать диафрагму или аналог импортной.

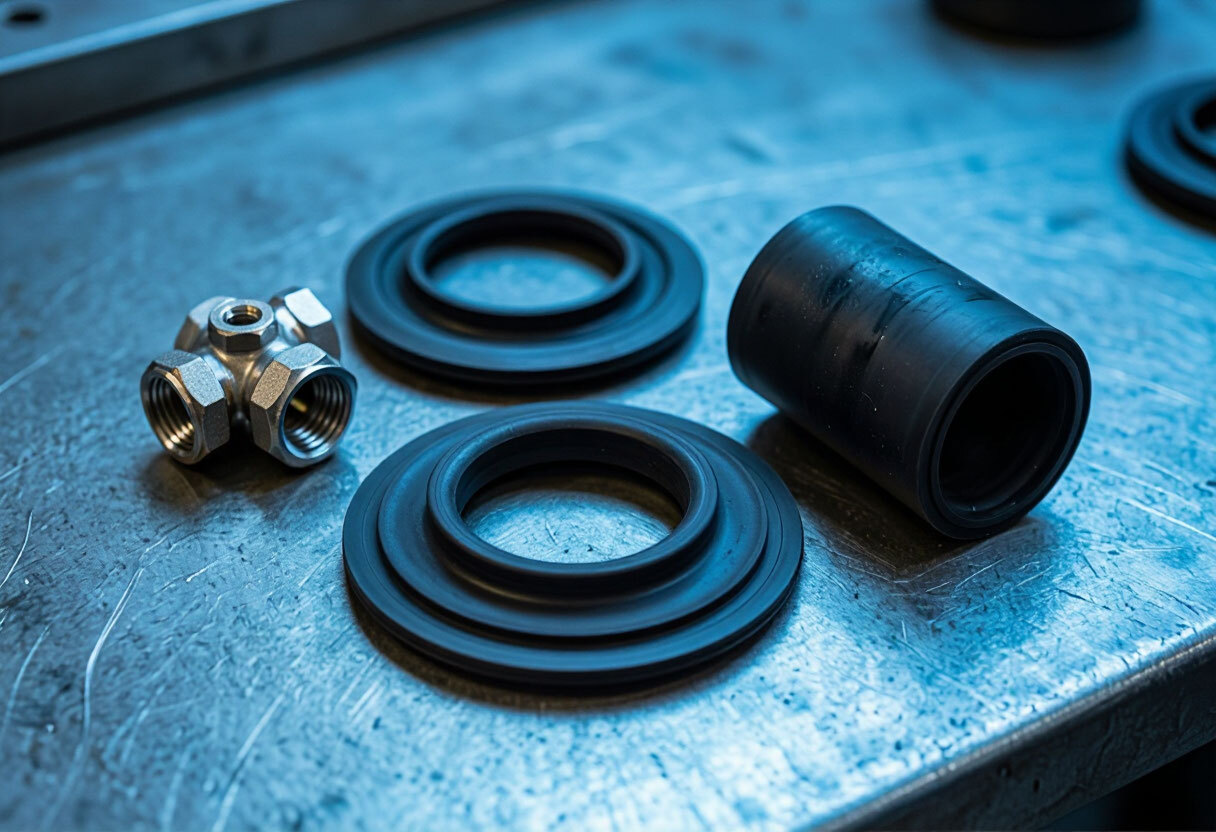

Основные виды диафрагм
Плоская диафрагма
Круглая перегородка с посадочным бортом. Применяется в клапанах и мембранных насосах.
Профильная диафрагма
С выпуклым профилем или гофром: допускает больший ход при меньшей нагрузке на материал.
Цилиндрическая диафрагма
В форме рукава или стакана. Пример — рукав выпускного клапана вакуумной установки для очистки сточных вод.
Армированная диафрагма
Со слоем ткани внутри резины: он повышает прочность под давлением и ограничивает растяжение.
Материал под рабочую среду
СКЭПТ (EPDM)
Вода и водные растворы, стойкость к озону и УФ. Не подходит для масел и топлив.
БНК (NBR)
Масла и топлива — основной выбор, когда диафрагма работает в контакте с нефтепродуктами.
Силикон
Широкий диапазон рабочих температур. Допуск для контакта с пищевыми средами уточняется отдельно.
Фторкаучук (FKM)
Агрессивные среды и высокая температура — когда остальные резины не справляются, но и цена выше.
Почему диафрагмы выходят из строя
Усталость при изгибе
Многократный изгиб в одном месте даёт трещины в зоне перегиба.
Несовместимая среда
Резина набухает, размягчается или трескается, если материал не подходит рабочей среде.
Старение
Озон, температура и время делают резину жёсткой и менее упругой.
Перегрузка
Избыточное давление или ход сверх расчётного ведут к разрыву или выдавливанию из посадки.
Что указать при заказе диафрагмы
- 1Рабочая среда, её температура и давление
- 2Ход и число циклов в единицу времени — от них зависит, нужна ли армировка
- 3Посадочные размеры и форма: чертёж или образец
- 4Твёрдость резины по Шору, если она задана
- 5Тираж и допустимая цена
Аналог импортной диафрагмы
Если нужна замена импортной детали, достаточно чертежа или образца: по ним определяют размеры посадки, материал и твёрдость. Пример из каталога plastic-rus.ru — цилиндрическая резиновая диафрагма, аналог диафрагмы EVAC 5435169. Это рукав выпускного клапана вакуумной установки; он выполнен из EPDM, в карточке изделия указан срок службы 2 года.
Диафрагмы несложной формы часто формуют прессованием — о нём в статье прессование РТИ. Если в узле нужна металлическая арматура, смотрите резинометаллические изделия. Как подобрать материал, стойкий к маслам, — в статье маслостойкий пластик и РТИ, а как избежать ошибок при замене импортных деталей — в статье импортозамещение компонентов. Как вулканизация влияет на свойства готовой резины — в статье вулканизация резины, о соседнем виде изделий — в статье резиновые буферы и упоры. Сам вид изделий на заказ — на странице РТИ на заказ.
Часто задаваемые вопросы
Чем диафрагма отличается от мембраны?
В технической практике термины часто используют как синонимы: в обоих случаях это гибкая перегородка между полостями. «Мембраной» чаще называют тонкую плоскую перегородку, «диафрагмой» — более толстую профилированную.
Какой материал диафрагмы выбрать для работы с маслом?
Как правило, БНК (NBR) — нитрильная резина, стойкая к маслам и топливам. Для воды и озона чаще выбирают СКЭПТ (EPDM), для агрессивных сред — фторкаучук.
Нужна ли армировка тканью?
Если диафрагма работает под давлением и нужно ограничить растяжение, часто нужна. Решение принимают по нагрузке, ходу и числу циклов.
Сколько служит резиновая диафрагма?
Универсальной цифры нет: срок зависит от среды, температуры, давления и числа циклов. Для конкретных изделий в каталоге срок службы указывают отдельно.
Можно ли заказать диафрагму по образцу или аналог импортной?
Да, изделие можно заказать по чертежу или по имеющемуся образцу, в том числе как аналог импортной детали.
