Резиновый буфер ограничивает ход подвижной части и смягчает удар при соударении деталей механизма. Его ставят там, где подвижный узел может дойти до жёсткого упора: на концах пути крана, тележки, рамы. Разбираем, как работает буфер, чем он отличается от амортизатора и как подобрать его под задачу.
Где применяют резиновые буферы
Грузоподъёмные краны

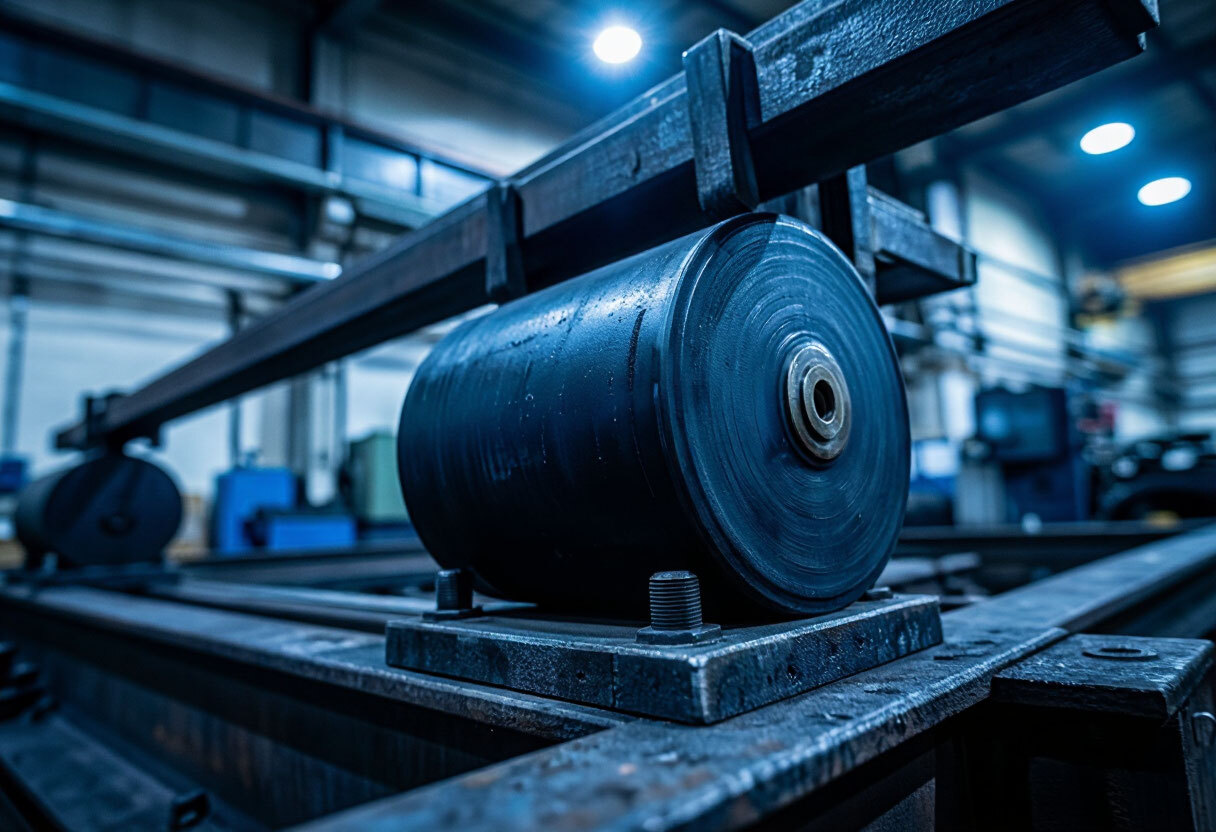

Кран-балки и мостовые краны, тележки козловых кранов. Буфер крепят на торцевых пластинах концевых тележек, он гасит удар о тупиковые упоры.
Подъёмно-транспортное оборудование
Концевые упоры тележек, платформ и перегружателей — везде, где подвижный узел доходит до края хода.
Спецтехника и прицепы
Упоры и отбойники откидных и подвижных частей кузова и навесного оборудования.
Промышленные механизмы
Ограничители хода в узлах, где жёсткий упор «металл о металл» недопустим.
Буфер или амортизатор
Буфер и амортизатор часто путают, хотя задачи у них разные: один гасит единичный удар в конце хода, другой постоянно изолирует вибрацию.
Буфер нужен, если:
- Подвижный узел доходит до жёсткого упора
- Нужно ограничить ход и смягчить удар
- Нагрузка приходит эпизодически, в конце хода
Амортизатор или виброопора нужны, если:
- Нужно изолировать постоянную вибрацию от оборудования
- Узел работает под непрерывной нагрузкой
- Требуется опора для двигателя, насоса или агрегата
Как работает резиновый буфер
Резина практически несжимаема: при сжатии она не уменьшается в объёме, а раздаётся в стороны. Поэтому вокруг буфера нужен свободный объём, а его форму подбирают под нужную характеристику. Буфер поглощает энергию удара за счёт деформации и затем возвращается к исходной форме.
Нельзя рассчитывать на работу буфера «в упор»: обычно закладывают запас по ходу, чтобы в расчётном режиме он не сжимался до предела. Иначе материал перегружается, быстрее изнашивается и перестаёт гасить удар.
Как подобрать буфер
- 1Энергия удара: масса подвижной части и скорость, с которой она подходит к упору
- 2Рабочий ход: на карточке буфера указывают максимальный ход, усилие и энергоёмкость
- 3Запас по ходу, чтобы буфер не работал «в упор»
- 4Условия эксплуатации: температура, мороз и озон на улице, контакт с маслами
- 5Способ крепления: резьбовая арматура, болт, закладная пластина
- 6Твёрдость по Шору: от неё зависят усилие и ход
Материал и конструкция
Материал подбирают по условиям работы. Для уличной эксплуатации, озона и мороза часто смотрят в сторону СКЭПТ, для контакта с маслами — БНК, при высоких нагрузках и износе рассматривают полиуретан. Если буферу нужна металлическая арматура для крепления, это резинометаллическое изделие.
Крупные толстостенные буферы часто формуют прессованием — о нём в статье прессование РТИ. Как выбрать твёрдость, — в статье твёрдость резины по Шору. Про изоляцию вибрации — в статье амортизаторы и виброопоры. Как вулканизация влияет на свойства резины — в статье вулканизация резины, о мембранах и диафрагмах — в статье резиновые диафрагмы и мембраны.
В каталоге plastic-rus.ru есть резиновые буферы серии БР: они предназначены для смягчения удара подъёмных кранов и других механизмов о концевые упоры. Если нужного размера нет, буфер можно заказать по чертежу или образцу — подробнее на странице РТИ на заказ.
Часто задаваемые вопросы
Что такое резиновый буфер?
Это упругий элемент, который ограничивает ход подвижной части и смягчает удар при её соударении с упором или другой частью механизма.
Чем буфер отличается от амортизатора?
Буфер гасит единичный удар в конце хода, а амортизатор или виброопора постоянно изолирует вибрацию. Задачи разные, поэтому и конструкции, и расчёт отличаются.
Почему буфер нельзя нагружать до упора?
Резина практически несжимаема: при сжатии до предела она теряет способность гасить удар и перегружается. Поэтому закладывают запас по ходу.
Что нужно знать для подбора буфера?
Массу и скорость подвижной части, рабочий ход, условия эксплуатации — температуру, мороз, масла, озон — и способ крепления. Лучше всего приложить чертёж или образец.
Нужно ли ставить буферы на кран?
Требования к грузоподъёмным кранам задаются действующими нормативными документами — их нужно сверять при проектировании узла. Статья такие требования не заменяет.
