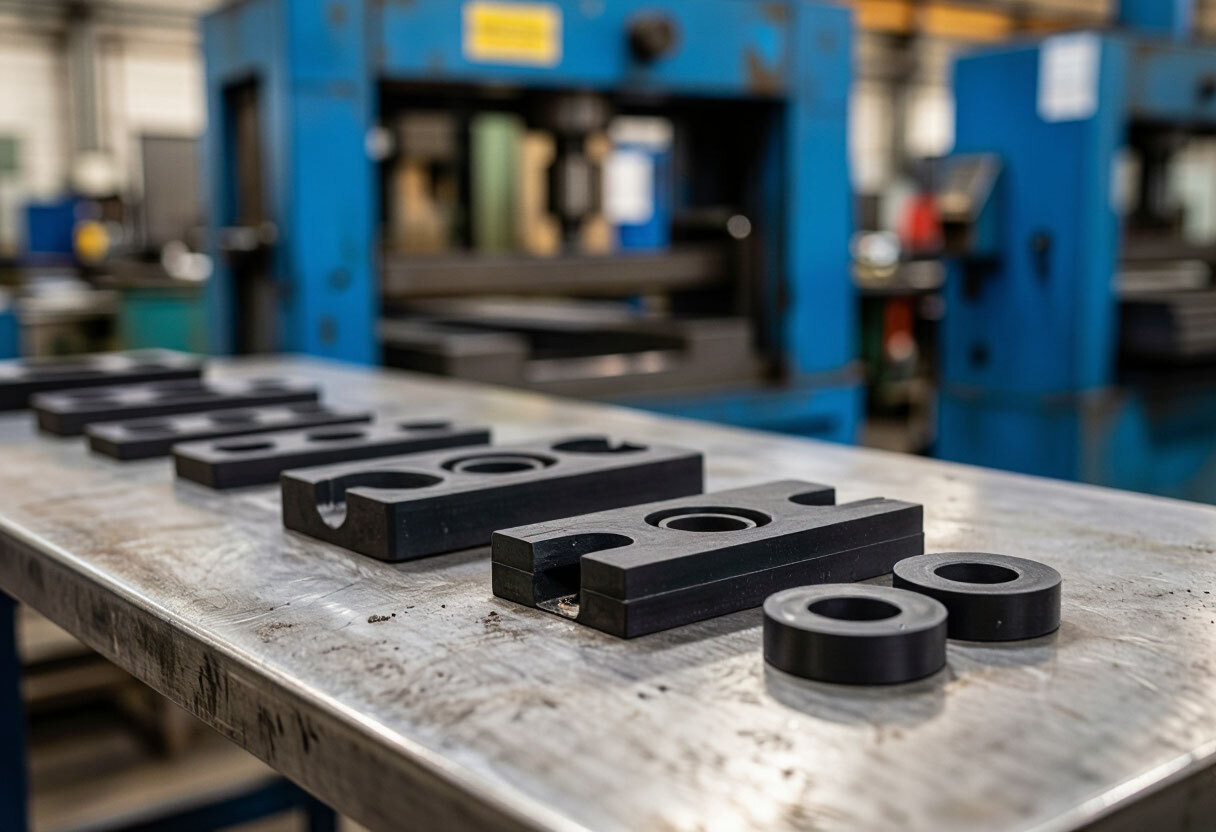

Резиновая прокладка герметизирует соединение: фланец, крышку, корпус. Прокладки бывают плоские, вырезанные из листа, и профильные, отлитые или спрессованные в форме. Способ изготовления зависит от формы и тиража, а работоспособность — от материала и толщины. Разбираем, как выбрать то и другое.
Два способа изготовления
Вырубка из листа
- Плоские прокладки любой формы: круглые, прямоугольные, с отверстиями
- Недорогой инструмент: штамп или режущий нож
- Подходит для малых и средних серий и быстрого запуска
- Толщина прокладки равна толщине листа
Литьё или прессование
- Прокладки с профилем: канавки, рёбра, буртики, бортики
- Сложная объёмная форма, которую не вырезать из листа
- Повторяемая геометрия в больших сериях
- Нужна пресс-форма, поэтому тираж должен её оправдать
Раскрой листа делают штампом на прессе, а мелкие серии и сложные контуры — режущим плоттером или струёй воды. Резиновые детали в форме получают прессованием или литьём: как это устроено, описано в статье прессование РТИ, а различия между профильными изделиями — в статье литьевые РТИ или экструзионные профили.
Какой материал выбрать
БНК (NBR)
Масла, топлива, вода. Основной выбор для уплотнений в гидравлике и топливных системах. Подробнее — БНК.
СКЭПТ (EPDM)
Вода, пар, озон, щёлочи. Не подходит для минеральных масел. Подробнее — СКЭПТ.
Силикон
Широкий температурный диапазон, подходит для контакта с продуктами при наличии документов. Подробнее — силиконовая резина.
Фторкаучук (FKM)
Агрессивные среды и высокая температура. Подробнее — фторкаучук.
Листовая техническая резина общего назначения в РФ выпускается по ГОСТ 7338-90: в её марках, например МБС или ТМКЩ, зашифрованы стойкость к маслам, теплу, морозу и кислотам. Точную марку подбирают по среде и температуре, твёрдость выбирают по шкале Шора. Для масляных сред смотрите статью маслостойкий пластик и РТИ.
Как выбрать толщину
Неровности фланцев
Чем неровнее и шероховатее поверхности, тем мягче и толще нужна прокладка: она должна заполнить неровности.
Давление
Толстая прокладка под давлением выдавливается наружу. Для высоких давлений берут тоньше и твёрже.
Затяжка
Прокладка должна быть сжата равномерно по всему контуру. Перетяжка раздавливает резину, недотяжка даёт течь.
Размер зазора
Толщина должна соответствовать зазору между деталями после затяжки, а не «на глаз».
Частые ошибки: повторное использование старой прокладки, материал не под среду, толщина с запасом «на всякий случай» и неравномерная затяжка болтов. Как резина стареет в хранении и в работе, описано в статье хранение и старение РТИ. Уплотнительные кольца круглого сечения разобраны отдельно: резиновые кольца круглого сечения.
Что указать при заказе
- 1Контур: чертёж, эскиз с размерами либо образец, который можно обвести и обмерить.
- 2Толщина и допуск на неё.
- 3Материал или среда, температура и давление.
- 4Твёрдость по Шору, если она задана.
- 5Количество: замена в одном узле, партия или регулярные поставки.
- 6Особые требования: контакт с продуктами, цвет, маркировка.
Резиновые изделия по чертежу или с обмером образца можно заказать на странице изготовление РТИ на заказ: там указано, что подбирается эластомер под условия эксплуатации, а партии бывают от пробных до серийных. Силиконовые прокладки и уплотнители — на странице силиконовые изделия на заказ. Общий обзор видов РТИ — в статье РТИ: виды и применение.
Часто задаваемые вопросы
Чем вырубка прокладок отличается от литья?
При вырубке прокладку вырезают из готового листа, поэтому способ подходит для плоских форм и быстрого запуска. Литьё и прессование нужны для объёмных или профильных прокладок и больших серий: для них делают пресс-форму.
Какую толщину прокладки выбрать?
Чем неровнее фланцы, тем толще и мягче прокладка. Чем выше давление, тем тоньше и твёрже. Окончательно толщину определяют по зазору и условиям работы узла.
Какой материал подойдёт для масла, а какой для воды?
Для масел и топлив чаще берут БНК, для воды и пара — СКЭПТ. Для агрессивных сред и высоких температур подходит фторкаучук. Выбор подтверждают по среде и температуре.
Можно ли заказать прокладку по образцу?
Да. Образец обмеряют и подготавливают техническое задание. Если образца нет, достаточно чертежа или эскиза с размерами.
Можно ли использовать прокладку повторно?
Как правило, нет: после сжатия и нагрева резина теряет упругость, и повторная установка даёт течь. При разборке соединения прокладку заменяют на новую.
