Двухкомпонентное литьё, или 2К-литьё, — технология, при которой в одной детали соединяются два материала: чаще всего жёсткая основа и мягкая вставка, либо два цвета. Деталь получается за один цикл на одной машине, без сборки и без клея. Разбираем, как это работает, где применяют и когда проще собрать изделие из двух деталей.
Как устроено двухкомпонентное литьё
- 1
Первый материал
В форму впрыскивают жёсткий материал, из него формируется основа детали.
- 2
Вторая позиция
Заготовка переходит во вторую позицию формы, например при повороте плиты или смещении ядра.
- 3
Второй материал
Мягкий или другого цвета материал впрыскивают на основу или вокруг неё.
- 4
Соединение и съём
Материалы схватываются в зоне контакта, готовую деталь извлекают из формы.
Термин «овермолдинг» нередко используют и для случая, когда второй материал наносят на уже готовую деталь отдельным циклом. Принцип тот же — два материала в одной детали.
Что делают двухкомпонентным литьём

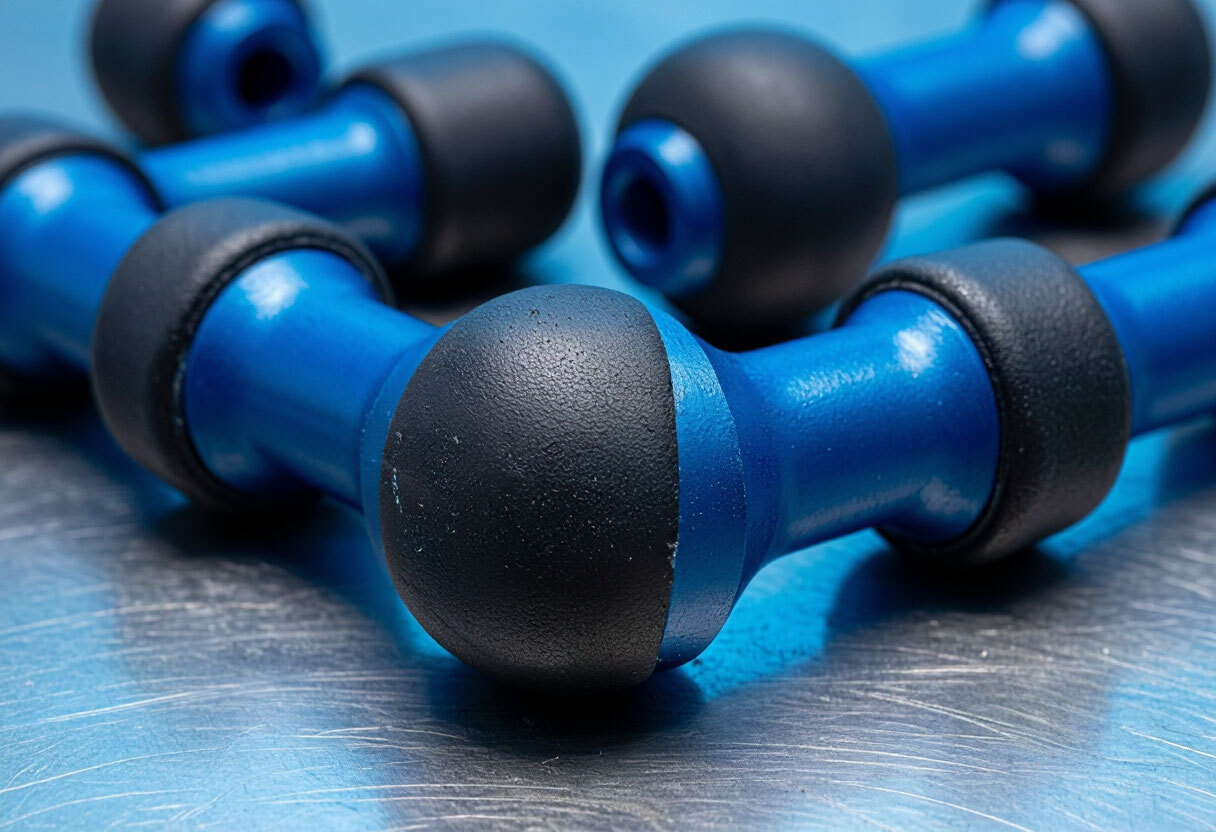

Рукоятки и хваты
Жёсткая основа с мягким покрытием: удобный хват и нескользящая поверхность.
Кнопки и клавиши
Детали с эластичными зонами и цветовым разделением без отдельных вставок.
Уплотнительные кромки
Мягкий контур, залитый прямо на жёстком корпусе, для герметичности в месте примыкания.
Soft-touch элементы
Мягкие накладки и зоны контакта, приятные на ощупь и устойчивые к износу.
Разноцветные детали
Сочетание цветов в одной отливке — визуальные и функциональные маркеры без отдельной маркировки.
Комбинированные узлы
Одна деталь из двух материалов вместо узла из нескольких частей.
Совместимость материалов
Главное ограничение технологии — материалы должны хорошо соединяться между собой. Не любая пара «жёсткий пластик и мягкий материал» схватывается: адгезия зависит от конкретных марок. Для мягкой части часто используют термопластичные эластомеры. Поэтому пару подбирают и проверяют на образцах до серийного запуска.
2К-литьё или сборка из двух деталей
2К-литьё выгодно, если:
- Деталь из двух материалов нужна серийно — усложнённая оснастка окупается тиражом
- Нужно убрать сборку, клей и слабое соединение
- Требуются разноцветные или мягкие зоны в одной отливке
Сборка из двух деталей проще, если:
- Серия небольшая, или нужен прототип
- Пару материалов нельзя надёжно соединить
- Мягкую часть нужно менять отдельно при износе
Для расчёта обычно нужно доработать чертёж под технологию — у 2К-литья свои особенности. Что именно нужно подготовить, — в статье как подготовить ТЗ, как проверить геометрию заранее — в статье 3D-моделирование перед литьём. О сборных узлах — в статье сборка узлов и многокомпонентных изделий, а о том, что такое литьё под давлением, — в статье литьё пластмасс под давлением. О деталях с живым шарниром из полипропилена — в статье пластиковые шарниры, о выборе литниковой системы формы — в статье горячеканальная или холодноканальная пресс-форма.
Что подготовить для расчёта
- 1Чертёж или 3D-модель детали
- 2Какие зоны должны быть жёсткими, а какие мягкими
- 3Требования к соединению материалов: нагрузка на отрыв, герметичность кромки
- 4Цвета и внешний вид
- 5Тираж: от него зависит, оправдана ли двухкомпонентная оснастка
Услуга выделена на сайте отдельной страницей — двухкомпонентное литьё на заказ. Размер серии влияет на решение, подробнее о нём — в статье минимальный тираж заказа.
Часто задаваемые вопросы
Что такое 2К-литьё?
Это двухкомпонентное литьё: два материала, например жёсткий корпус и мягкая вставка или два цвета, соединяются в одной детали за один цикл, без сборки и клея.
Зачем нужно 2К-литьё, если деталь можно собрать из двух частей?
Двухкомпонентная отливка исключает этап сборки и лишние соединения: меньше операций, меньше слабых мест и стабильнее результат от партии к партии.
Какие материалы можно совмещать?
Сочетание подбирают под задачу: жёсткая основа и эластичный контур, разные цвета, разная степень мягкости. Пару проверяют на образцах, потому что не все материалы хорошо соединяются.
Можно ли сделать мягкое покрытие только на части детали?
Да. Зоны жёсткого и мягкого материала задаются геометрией и рассчитываются под ваш чертёж.
Нужно ли дорабатывать чертёж под 2К-литьё?
Обычно да: у технологии есть свои особенности. Деталь смотрят на этапе расчёта и подсказывают, что стоит скорректировать.
