В статье о том, как устроено литьё под давлением, уже упоминалось: после раскрытия формы на детали остаётся след литникового канала, который обычно требует обрезки. Но так происходит не всегда — многое зависит от типа литниковой системы, заложенной в пресс-форму на этапе проектирования. Разбираем разницу между холодноканальной и горячеканальной формой и как выбрать между ними.
Что такое литниковая система
Холодноканальная форма
Расплав в литниковых каналах застывает вместе с деталью — после извлечения литник отделяют механически.

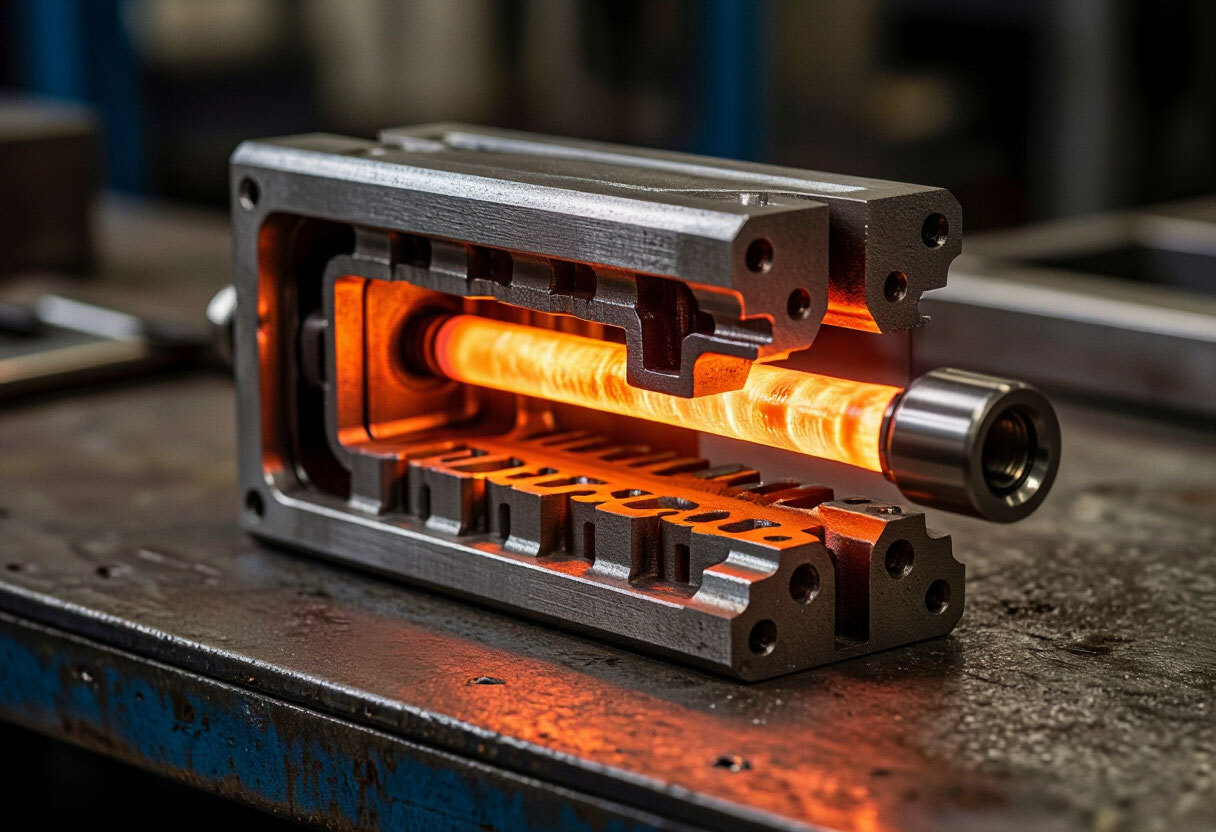

Горячеканальная форма
Каналы подогреваются, расплав внутри них остаётся жидким — деталь выходит из формы уже без литника.
Разница в оснастке
Горячеканальная система сложнее конструктивно — добавляется подогрев и автоматика поддержания температуры каналов.
Разница в детали
На холодноканальной форме остаётся точка или след обрезки литника, на горячеканальной — его нет или он минимален.
Какую систему выбрать
Холодноканальная система подходит, если:
- Серия небольшая или средняя, бюджет на оснастку ограничен
- След обрезки литника допустим или скрыт на невидимой стороне детали
- Нужна более простая и дешёвая в обслуживании форма
Горячеканальная система подходит, если:
- Тираж крупный — переплата за оснастку окупается на дистанции
- К внешнему виду детали высокие требования, след литника недопустим
- Важна экономия материала — литники не идут в переработку каждый цикл
Что учитывать при проектировании формы
- 1Ожидаемый тираж и горизонт использования формы
- 2Требования к внешнему виду детали в месте литника
- 3Класс оснастки — прототипной форме горячеканальная система обычно не нужна
- 4Бюджет на изготовление и последующее обслуживание оснастки
Выбор литниковой системы — часть общего решения о классе оснастки, разобранного в статье прототипная или серийная пресс-форма. Как это влияет на бюджет — в статье стоимость и сроки изготовления пресс-формы, а на длительность эксплуатации формы — в статье срок службы пресс-формы. Сам процесс литья и роль литникового канала в цикле — в статье литьё пластмасс под давлением. Для изделий из двух материалов в одной форме — в статье двухкомпонентное (2К) литьё.
Часто задаваемые вопросы
Чем холодноканальная система отличается от горячеканальной?
В холодноканальной форме расплав в литниковых каналах застывает вместе с деталью и требует обрезки литника после извлечения. В горячеканальной форме каналы подогреваются, расплав в них не застывает, и деталь выходит из формы уже без литника.
Почему холодноканальная форма дешевле?
У неё проще конструкция — нет системы подогрева каналов и дополнительной автоматики, поэтому изготовление оснастки обходится дешевле, особенно для небольших и средних серий.
Когда горячеканальная система окупается?
На крупных сериях, где экономия материала на литниках и отсутствие ручной или механической обрезки за много циклов перекрывают более высокую стоимость самой оснастки.
Влияет ли литниковая система на внешний вид детали?
Да, на холодноканальной форме на детали остаётся точка или след от обрезки литника, который иногда требует финишной обработки — на горячеканальной системе этого следа нет или он минимален.
Кто решает, какая система нужна — заказчик или завод?
Решение принимается совместно на этапе проектирования формы — исходя из тиража, требований к внешнему виду детали и бюджета на оснастку.
