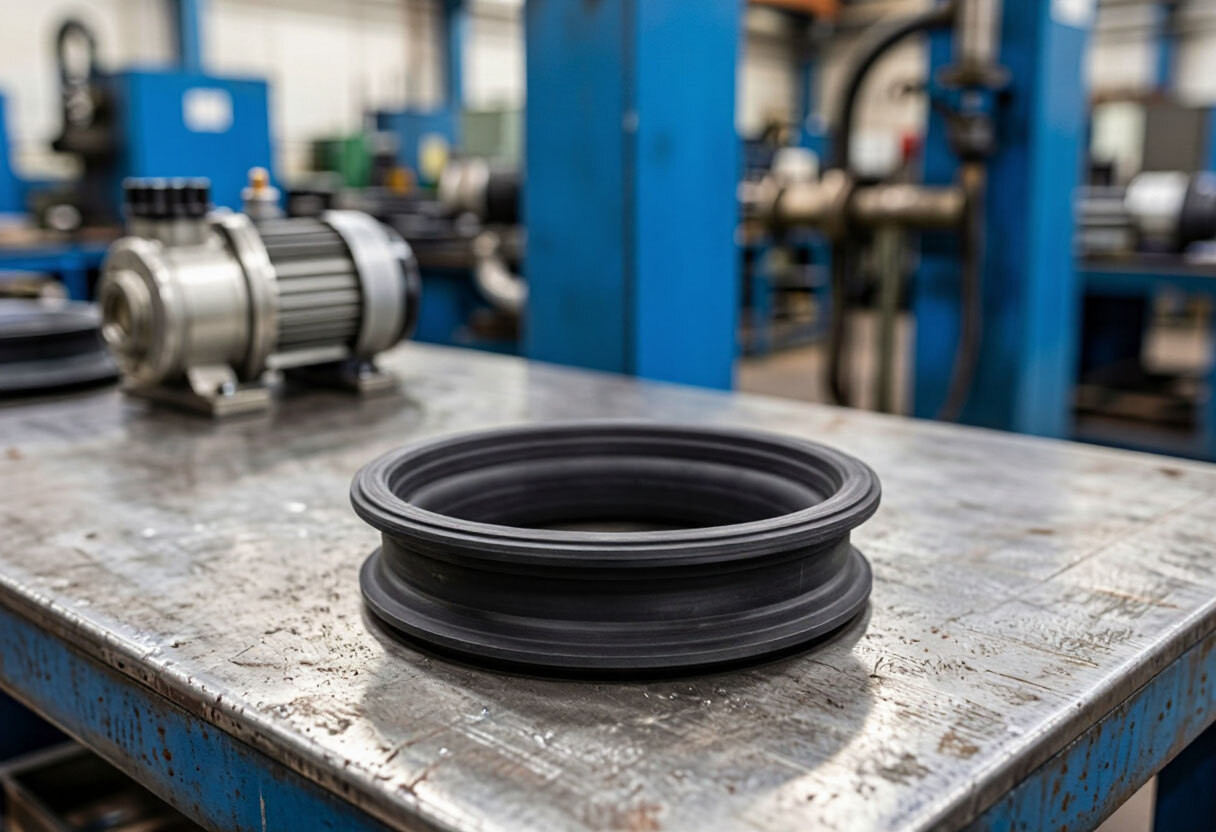

Манжета в вакуумном насосе или клапане работает в тяжёлом сочетании: постоянное сжатие, трение или изгиб и контакт со средой, которая может быть маслом, водой или стоками. Когда манжета изнашивается, установка теряет разрежение. Если замена нужна быстро, главный вопрос — из какой резины делать новую. Какие детали насосов заказывают вообще, описано в статье пластик и РТИ для насосного и вакуумного оборудования; здесь только про манжету.

Два типа манжет в вакуумном оборудовании

Манжетой называют разные детали, и материал зависит от того, как деталь работает.

Манжета уплотнения вала

  • Уплотняет вращающийся или движущийся вал
  • Работает на трение и истирание
  • Материал подбирают под среду и скорость движения

Манжета клапана

  • Часть клапана, где резина изгибается и перекрывает проход
  • Работает на многократный изгиб
  • Пример на сайте: манжета 5435181, часть выпускного клапана вакуумной установки очистки стоков

Что определяет материал

Среда

Масло, вода, стоки или воздух с парами: от среды зависит, какой каучук разбухнет, а какой нет.

Температура

Нагрев от работы насоса и среды, а в неотапливаемом помещении ещё и холод.

Движение

Вал вращается, клапан изгибается: истирание и усталость дают разные виды износа.

Срок службы

По карточке диафрагмы для вакуумной установки очистки стоков он 2 года: в такой работе резина расходный материал.

Какие резины рассматривают

БНК (NBR)

  • Выбирают, если среда масляная или топливная
  • Устойчива к истиранию: манжеты подвижных узлов
  • Слабее держит озон и УФ

СКЭПТ (EPDM)

  • Хорошо работает с водой, паром и горячей водой
  • Из EPDM сделаны соседние изделия для установок очистки стоков в каталоге
  • Масла и нефтепродукты разрушают

Подробнее о каждом материале: БНК и СКЭПТ. Фторкаучук берут, когда среда агрессивна или масло горячее (статья про фторкаучук). Силикон выбирают из-за широкого температурного диапазона, но он слабее на истирание (статья про силикон).

Из какой резины сделана манжета 5435181, на карточке не сказано: материала и размеров там нет. Это нужно уточнять у менеджера по образцу и условиям установки.

Что подсказывает износ

Разбухла и стала мягкой

Чаще всего резина не рассчитана на среду: масло, топливо или растворитель.

Растрескалась и стала жёсткой

Старение, озон, нагрев или мороз. Проверьте и условия хранения: хранение и старение РТИ.

Стёрлась по рабочей кромке

Истирание: нужна резина, стойкая к истиранию, и проверка посадки вала.

Края порваны или срезаны

Перегрузка, неверная установка или острая кромка на посадочном месте.

Как заказать замену

  1. 1

    Образец или артикул

    Изношенная манжета, чертёж или артикул детали.

  2. 2

    Подбор эластомера

    Технолог предлагает резину под среду и температуру.

  3. 3

    Расчёт

    Стоимость и сроки приходят в коммерческом предложении.

  4. 4

    Пробная партия

    Проверка образцов на установке перед серией.

  • 1Образец или чертёж: даже изношенная манжета подходит, чтобы снять размеры.
  • 2Артикул и модель: манжеты, а также насоса или установки.
  • 3Среда: название вещества или жидкости.
  • 4Температура: минимальная и максимальная в узле.
  • 5Режим и отказ: непрерывно или циклами, сколько проработала прежняя манжета и как вышла из строя.

На странице РТИ на заказ указано, что работают по чертежу или образцу, подбирают эластомер под условия эксплуатации и делают аналоги импортных деталей. О замене по артикулу читайте в статье аналог импортной резиновой детали по артикулу.

Наша продукция по теме

Манжета 5435181

Манжета 5435181

Для вакуумного насоса. Используется в вакуумной установке для очистки сточных вод, часть выпускного клапана.

Смотреть изделие Цилиндрическая резиновая диафрагма

Цилиндрическая резиновая диафрагма

Аналог диафрагмы EVAC 5435169, материал EPDM, срок службы 2 года.

Смотреть изделие Аналог резинового колена EVAC 5433583

Аналог колена EVAC 5433583

Материал EPDM. Герметичное соединение сливного отверстия и сантехприбора, вакуумные очистные сооружения.

Смотреть изделие

Часто задаваемые вопросы

Из какого материала делают манжеты для вакуумных насосов?

Чаще всего из резины, стойкой к рабочей среде: БНК, если есть масло; СКЭПТ для воды и стоков; фторкаучук для агрессивных сред. Конкретный выбор зависит от среды и температуры установки.

Из какой резины манжета 5435181?

На карточке материал не указан. Уточните его у менеджера: ответ зависит от образца и условий работы.

Можно ли заказать манжету по образцу?

Да. На странице «РТИ на заказ» указано, что работают по чертежу или образцу, а карточка манжеты предлагает заказать изделие по чертежам или по имеющемуся образцу.

Как часто нужно менять манжету?

Универсального срока нет: он зависит от среды, температуры и нагрузки. Ориентир: на карточке диафрагмы для вакуумной установки очистки стоков указан срок службы 2 года.

Почему манжета быстро выходит из строя?

Частые причины: материал не подходит среде (разбухание), старение и нагрев (растрескивание), истирание или неверная установка. По виду износа технолог подскажет, какой материал взять.
